Применение установки для фильтрации высоковакуумного трансформаторного масла из нержавеющей стали HOPU
Он обладает высокой скоростью откачки благодаря двухступенчатой вакуумной системе, уникальной функцией дегазации, обезвоживания, использующей самую передовую трехмерную технологию двойного распыления, обеспечивает быстрое и эффективное удаление масла из жидкой воды, в то время как многоступенчатый гребенчатый фильтр двойной точности может эффективно удалять масло из воды, газ, твердые примеси., кислотных веществ и продуктов окисления масла, что позволяет повысить диэлектрическую прочность трансформаторного масла, снизить кислотность масла и диэлектрические потери, обеспечить безопасную эксплуатацию маслонаполненного электрооборудования.

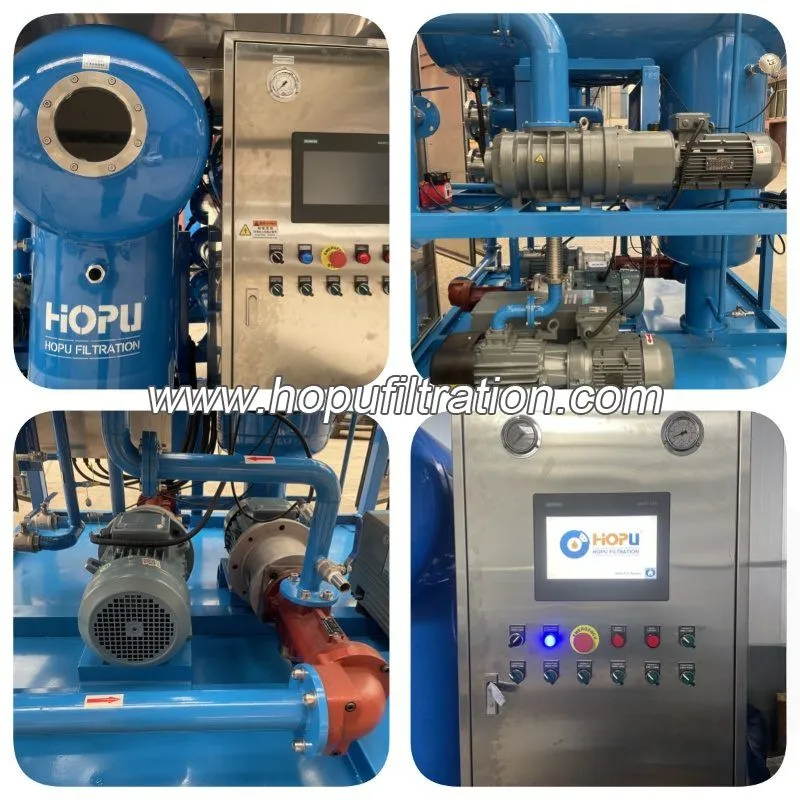

Двухступенчатая система очистки высоковакуумного трансформаторного масла ZYD изготовлена из нержавеющей стали, в основном состоит из впускных клапанов, фильтров, нагревателя, электромагнитных клапанов, вакуумного бака, элемента для дегазации низкого вакуума, элемента для дегазации высокого вакуума, низкого вакуума в конденсаторе, высоковакуумного конденсатора, вакуумного насоса, корневого насоса, заполняющего вакуумные электромагнитные клапаны, роторно-лопастные вакуумные насосы, циркуляционные насосы для охлаждающей воды, резервуары для воды, плавающий шаровой кран, вытяжной насос, обратный клапан, фильтр тонкой очистки, два фильтра тонкой очистки, компоненты системы масляного электрического регулирующего клапана.
Особенности:
1. Модернизация новых и бывших в употреблении электроизоляционных жидкостей, трансформаторных масел.
2. Двухступенчатый вакуумный насос, горизонтальное обезвоживание с двойным вакуумом, камеры дегазации и воздуходувка, способные снижать разрежение до 0,05 мбар.
3. Высокоэффективные трехступенчатые микрофильтрующие элементы, способные удалять 99,5% частиц размером до 1 микрона.
4. Максимальное содержание влаги при обработке составляет 1000 частей на миллион, а общее содержание воды может достигать 3 частей на миллион за счет вакуумной дегидратации для удаления свободной, эмульгированной и растворенной воды.

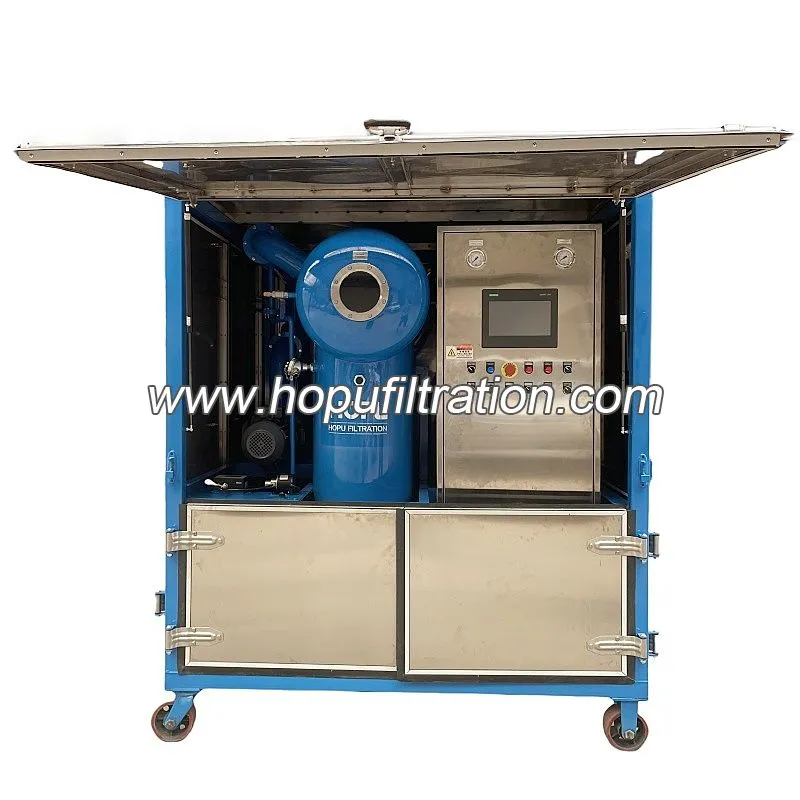

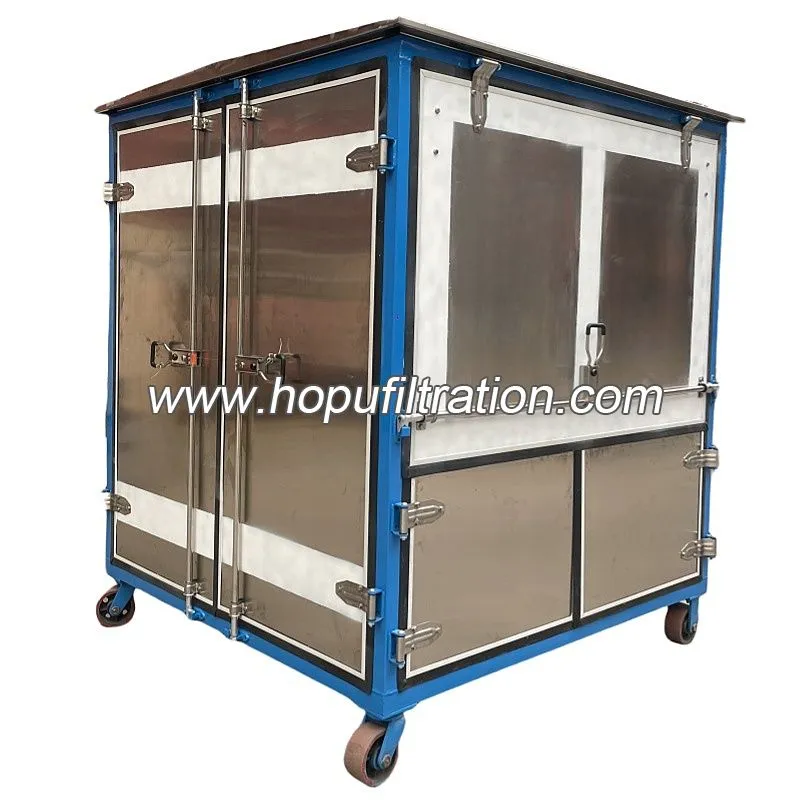

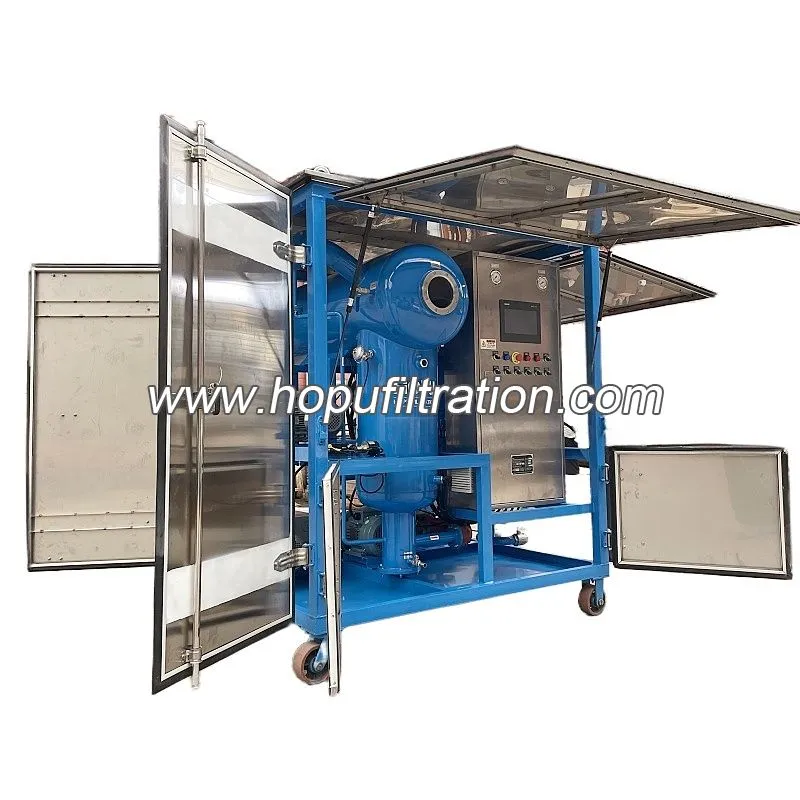

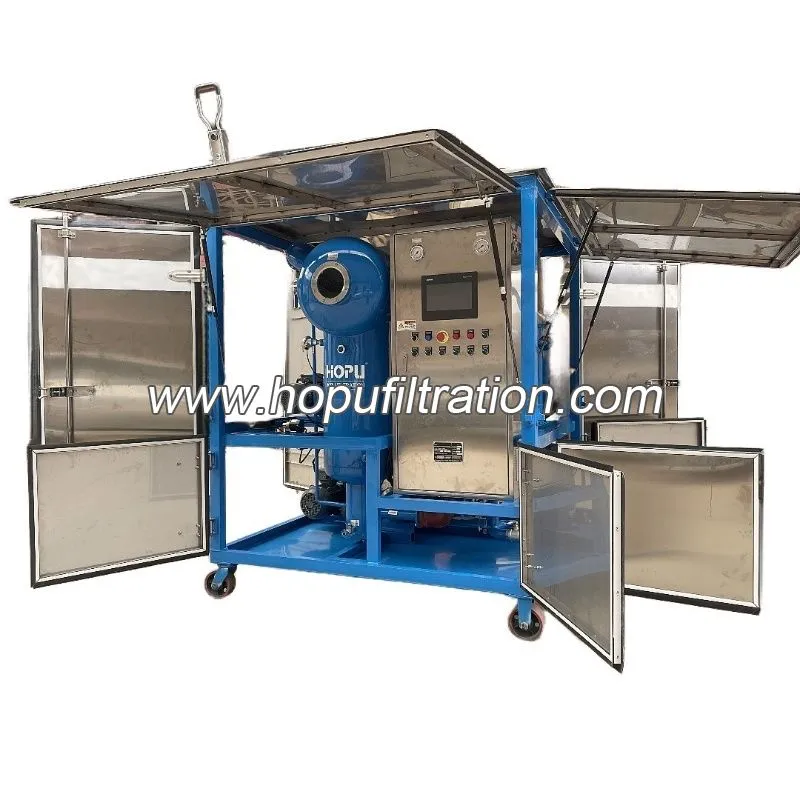

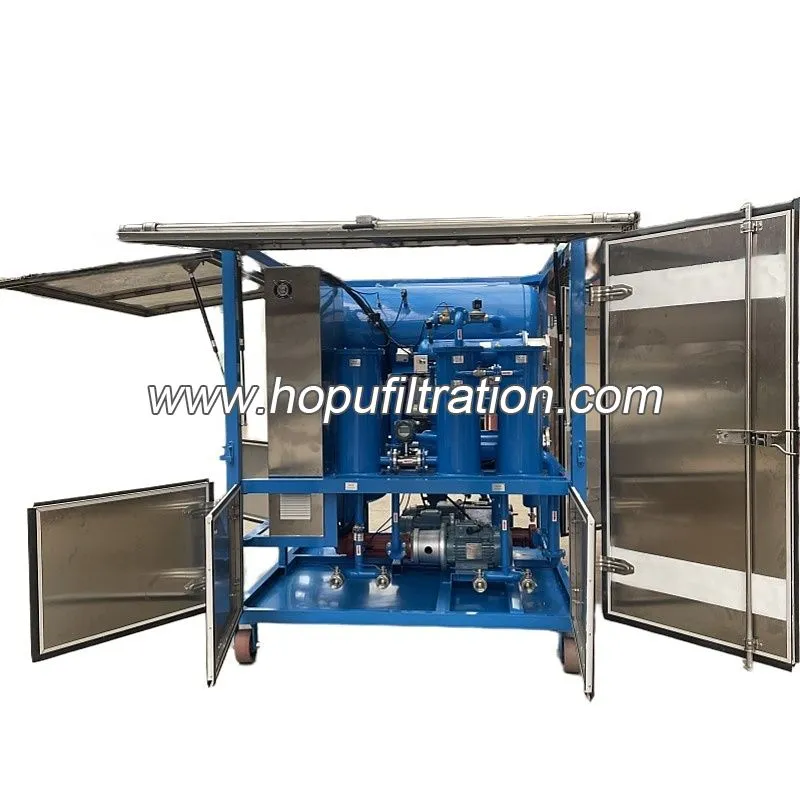

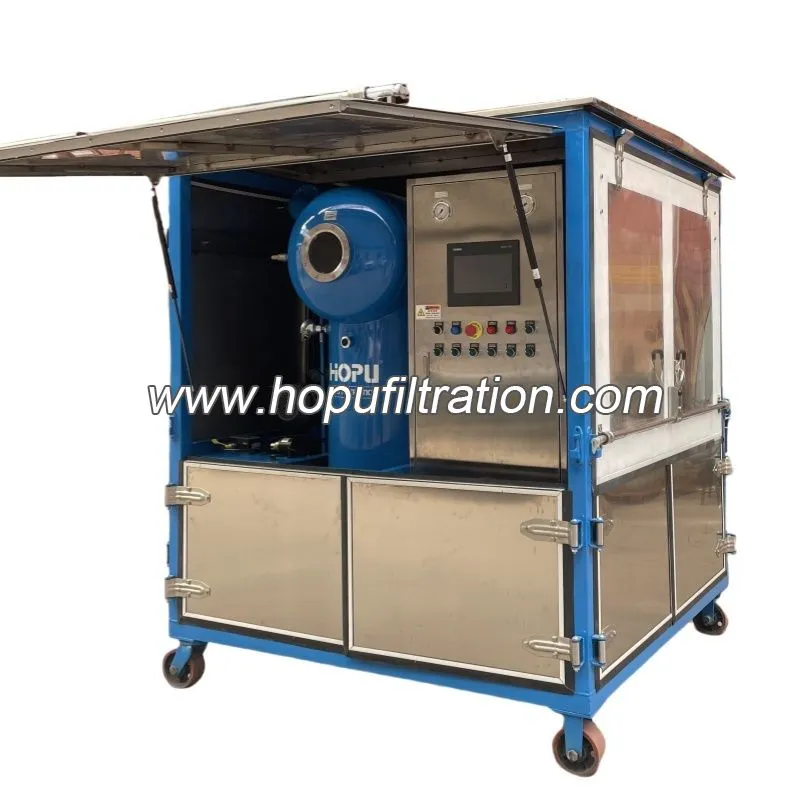

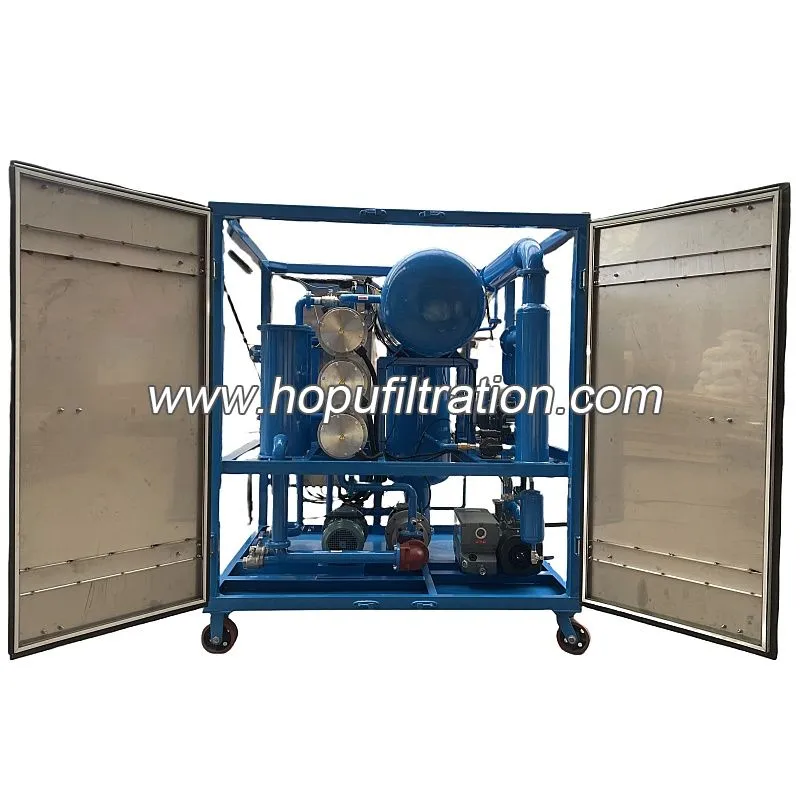

Установка для фильтрации трансформаторного масла в корпусе из нержавеющей стали
5. Достижение содержания растворимого воздуха и газа
6. Достижение диэлектрической прочности
7. Низкая теплоемкость - менее 1,5 Вт/см2 циркуляционного нагревателя с цифровым регулятором температуры.
8. Различные манометры фильтров, защита от давления, вакуумметр и цифровой датчик температуры
9. Оперативная очистка масла, вакуумная сушка и вакуумная заливка масла в электрооборудование.
Технические параметры:
| Параметры |
Единица измерения |
ЗИД-30 |
ЗИД-50 |
ЗИД-100 |
ЗИД-150 |
ЗИД-200 |
ЗИД-250 |
ЗИД-300 |
| скорость потока |
Л/ч |
1800 |
3000 |
6000 |
9000 |
12000 |
15000 |
18000 |
| Рабочий вакуум |
МПа |
-0,08 ~ -0,099 |
| Рабочее давление |
МПа |
≤0,3 |
| диапазон температур |
&град;C |
20 ~ 80 |
| Сила |
|
Трехфазный, 50 Гц, 380 В (или по мере необходимости) |
| Уровень шума при работе |
, дБ (А) |
70 |
70 |
70 |
75 |
75 |
75 |
75 |
| Мощность нагрева |
квт |
28 |
30 |
45 |
60 |
75 |
90 |
120 |
| Общая мощность |
квт |
35.5 |
37.5 |
52.5 |
71.4 |
86.5 |
102.5 |
135 |
| Вход/выход |
, мм |
φ25 |
φ32 |
φ42 |
φ50 |
φ50 |
φ60 |
φ60 |
| Вес |
Кг |
600 |
800 |
1050 |
1400 |
1800 |
2000 |
2200 |
| В целом |
Длина |
, мм |
1050 |
1100 |
1200 |
1450 |
1600 |
1800 |
1900 |
| Ширина |
, мм |
750 |
800 |
950 |
950 |
1100 |
1200 |
1200 |
| Высота |
, мм |
1350 |
1400 |
1500 |
1650 |
1800 |
1900 |
1900 |
Гарантийная стоимость:
| Предмет |
Единица измерения |
После обработки |
| Напряжение пробоя |
, кВ |
≥75 |
| Содержание влаги |
PPM |
≤3 |
| Содержание газа |
% |
≤0,1 |
| Размер примесей |
в микронах |
≤0,5 (без свободного углерода) |
На ваш запрос будет дан ответ в течение 12 часов.
Пожалуйста, свяжитесь с нами для получения более подробной технической информации и последней цены
