Введение в систему подготовки трансформаторного масла HOPU
Применяется для продления срока службы изоляционного масла и обеспечения безопасной эксплуатации маслонаполненных электрических трансформаторов.Обработка изоляционного масла в электрических трансформаторах с помощью процессов обезвоживания, дегазации, фильтрации для удаления растворенных газов, влаги, твердых частиц и загрязнений.

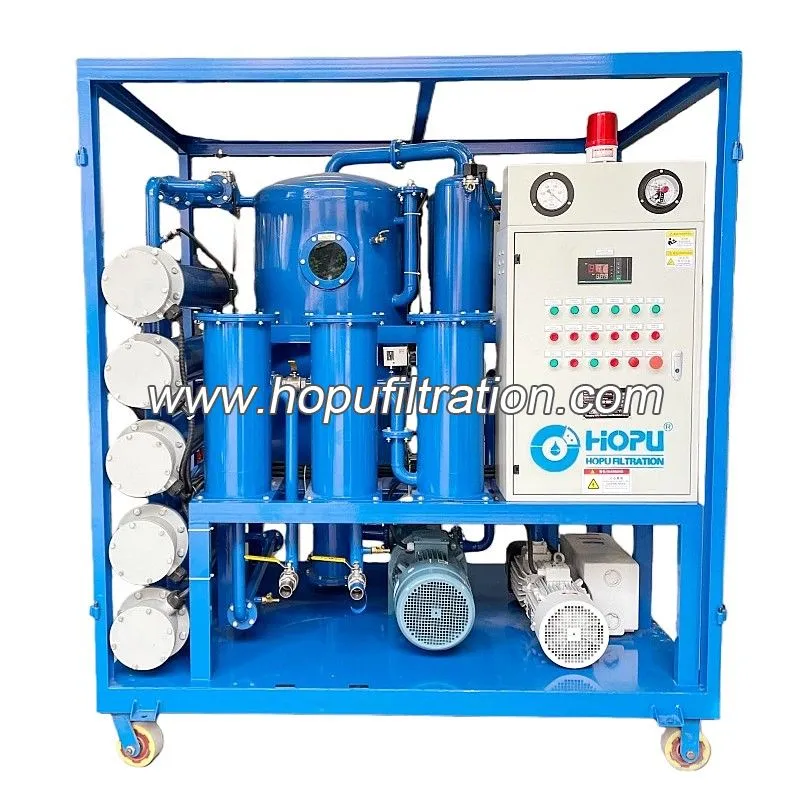

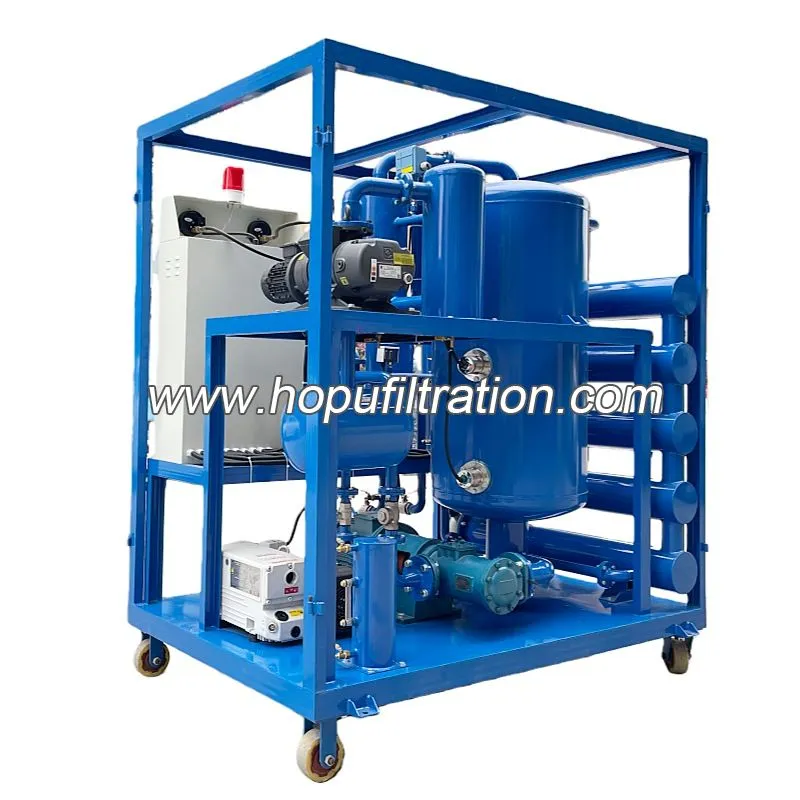

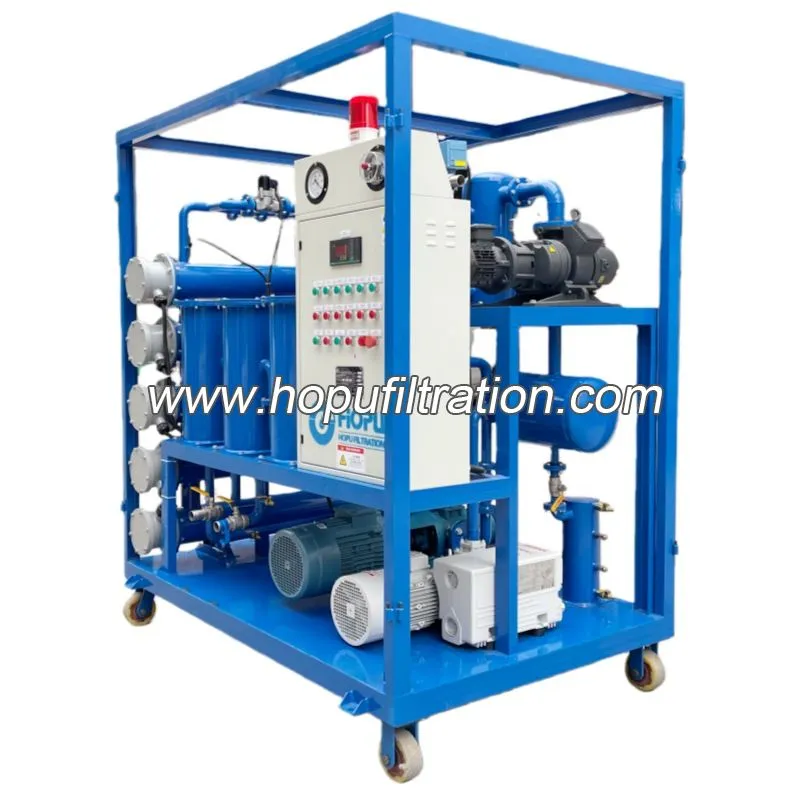

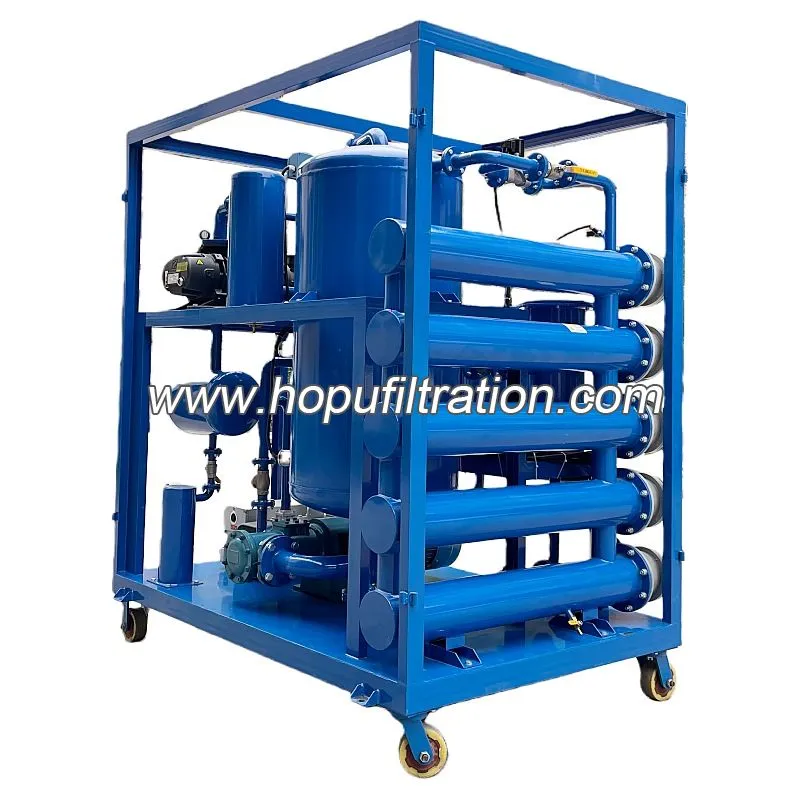

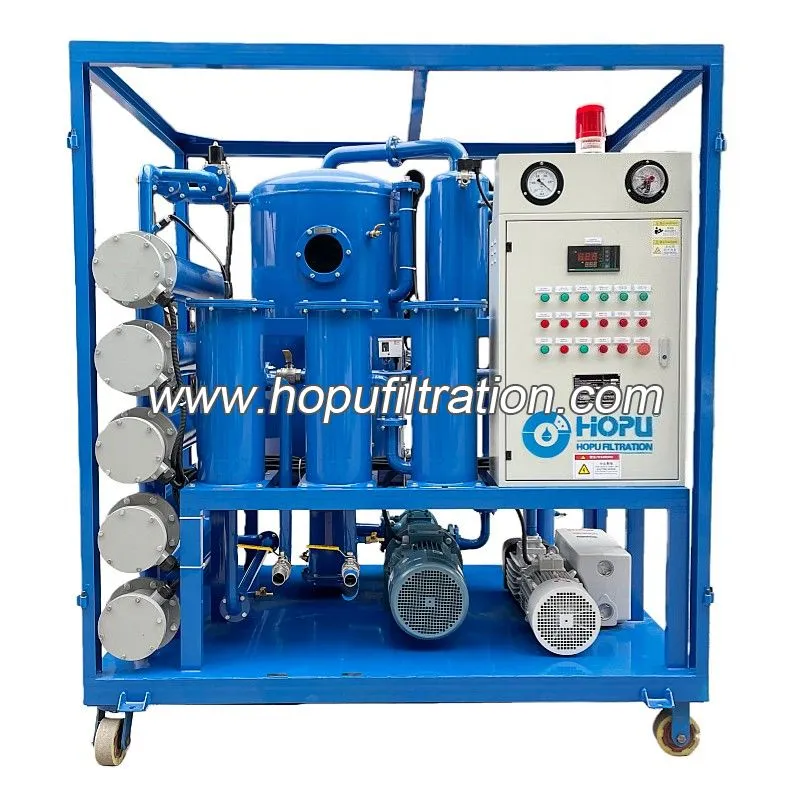

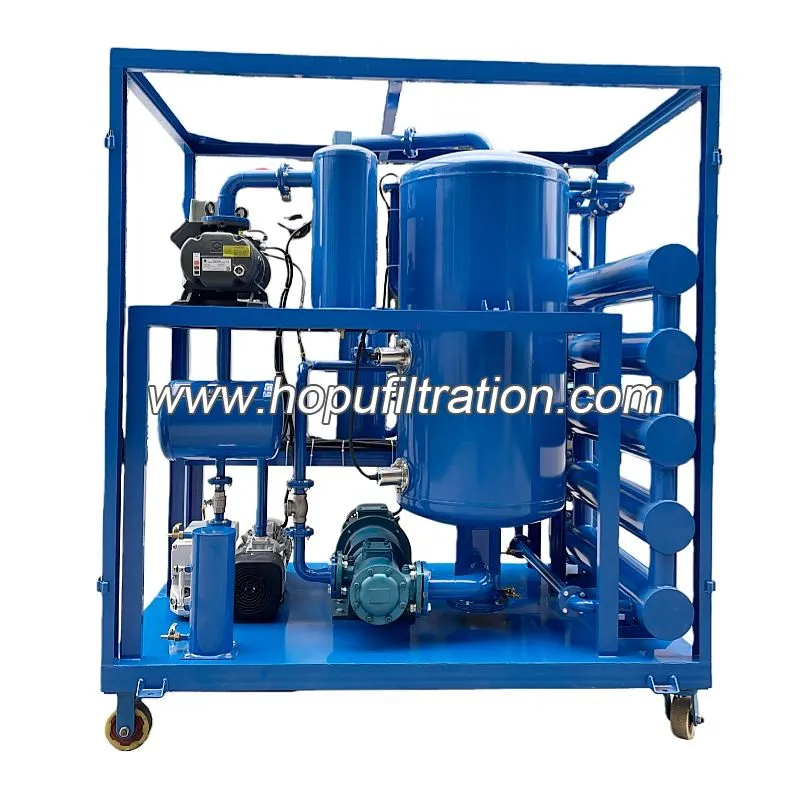

Установка для очистки трансформаторного масла Очиститель трансформаторного масла может быстро удалять воду, газ и другие загрязняющие вещества, такие как твердые частицы, содержащиеся в отработанном изоляционном масле, трансформаторном масле, конденсаторном масле, переключающем масле, масле взаимной индуктивности, и т.д. Напряжение пробоя масла после обработки может быть увеличено на 75 кВ и более всего за один раз. Это масло в основном подходит для оборудования, передающего энергию, напряжение которого составляет 110 кВ и более. Он может быть оснащен передвижным прицепом и защищенным от атмосферных воздействий корпусом.
Часть машины для очистки трансформаторного масла
|
1
|
Вакуумный насос
|
Двухступенчатый вакуумный насос для максимальной эффективности вакуумной дегазации и обезвоживания. Вакуумный насос 1,2-й ступени: Насос CUIMAN Roots.Вакуумный насос 2,1-й ступени: Вакуумный насос Leybold.
|
|
2
|
Обогреватель
|
Конструкция нагревателя фланцевого типа с U-образной нагревательной трубкой, многоступенчатый нагрев обеспечивает достаточную мощность нагрева для повышения температуры по мере необходимости.
|
|
3
|
Масляный насос
|
Высококачественный винтовой насос, импортированный из Италии, выдерживает высокое давление высоковязкого масла, обладает отличной способностью к самовсасыванию, стабильным потоком, отсутствием пиков, низким уровнем шума и длительным сроком службы.
|
|
4
|
Фильтр
|
Магнитный фильтр; Фильтр грубой очистки; Фильтр тонкой очистки.
|
|
5
|
Электрический шкаф управления
|
Для обеспечения непрерывной работы машины используется продукция Schneider Electric с надежным качеством и стабильной производительностью.
Встроенный датчик влажности масла/онлайн-счетчик частиц
|
Техническое обслуживание трансформаторного масла является залогом надежности, производительности и долговечности трансформатора. Изоляционное масло вашего трансформатора не должно содержать влаги, растворенных газов и частиц, которые накапливаются по мере старения масла. Даже для некоторых новых масел может потребоваться обработка, чтобы ограничить их содержание до допустимого уровня.
Характеристика машины для очистки масла
1. Усовершенствованная двухступенчатая система обезвоживания и дегазации большой емкости, в которой используется технология трехмерного мгновенного испарения на большой площади.
2. Широко используется для установки или технического обслуживания трансформаторов на месте для заливки масла в трансформаторы и автоматические выключатели в условиях вакуума или для проведения операции опорожнения трансформаторов.
3. Точная система фильтрации, высококачественные фильтрующие элементы и многоступенчатая фильтрация с постепенной точностью.
4. Оснащен автоматической системой контроля температуры, системой контроля уровня жидкости, системой управления пеногашением, системой защиты от давления и высококачественными основными компонентами.
5. Машина поддерживает работу в режиме реального времени без присмотра, благодаря индикаторам, показывающим состояние работы.
6. Машина использует дизайн гуманизации с низким уровнем шума, простотой в эксплуатации, длительным временем бесплатного обслуживания и энергосбережением для снижения эксплуатационных расходов.
7. Конструкция с электрическим замком управления. Вакуумная система, система масляного насоса и система отопления взаимосвязаны в управлении.
8. Оснащен индикацией замены фильтров и устройством автоматической остановки при перегрузке фильтров.
9. Оснащен аварийной остановкой при утечке электроэнергии и перегрузке по мощности для защиты двигателя.
10. С последовательностью фаз, функцией защиты от потери фазы и системой контроля безопасности при внезапном отключении.
11. Оснащен вакуумным интерфейсом для опорожнения трансформатора.
12.Выходное и входное отверстия можно менять местами.
Гарантированный показатель после обработки трансформаторного масла
|
Содержание воды после обработки
|
≤3 части на миллион
|
|
Содержание газа после обработки
|
≤0,05%
|
|
Размер примеси после обработки
|
≤1-3 микрона
|
|
Пробивное напряжение после обработки
|
≥75 кВ
|
|
Непрерывный рабочий час
|
≥200ч
|
|
Безаварийный рабочий день
|
≥5000ч
|
